 SATA接続ハードディスクとIDEドライブは同時接続可能※1・2。
「SATAコネクタにハードディスクを、IDEコネクタに光学ドライブを」なんて便利な使い方が出来ます。もちろんIDEコネクタにハードディスクを接続しての使用も可能なので新しく購入したSATA接続のハードディスクに今まで使っていたIDE接続のハードディスクからデータの引っ越しも簡単にできます。
※1 2.5インチ用IDEコネクタと3.5インチ用IDEコネクタは同時に使用することは出来ません。
※2 SATA接続ハードディスクと3.5インチまたは5インチ光学ドライブを同時に接続する際には別途オプションの増設用ACアダプタ「DC-ACHD1/AC」が必要となります。
|
 |
内蔵ハードディスクの外付け利用が簡単便利に！
ハードディスクの固定にはアクリルボードを採用。大事な基板部分は保護しつつ、従来品のような箱形ケースに固定する手間が不要となりました。 |
| ステップ1 |
ステップ2 |
 |
 |
| ハードディスクをアクリルボードに固定します。 |
電源・USB変換ユニットを接続します。 |
| ステップ3 |
ステップ4 |
 |
 |
| ハードディスクの電源を入れます。 |
USB接続するとパソコンに自動認識されます。 |
|
 |

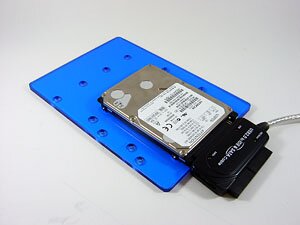

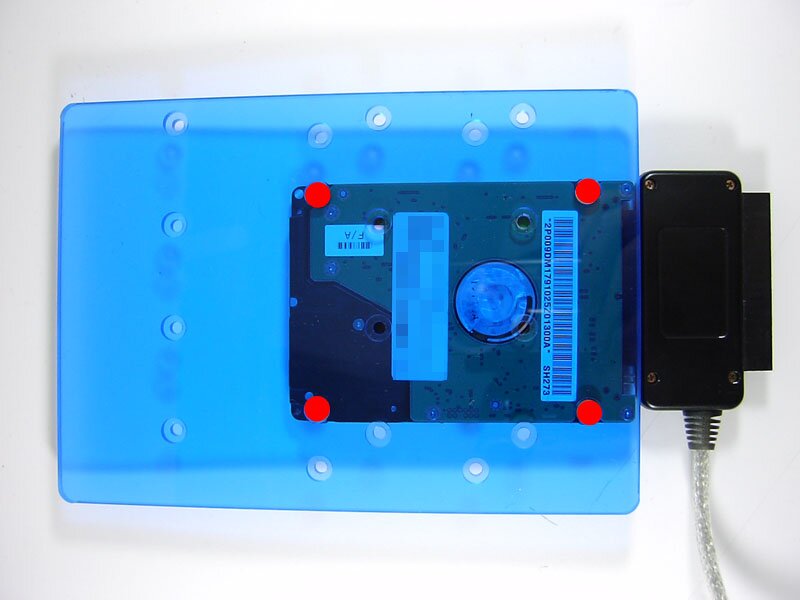

| 2.5インチIDEハードディスクを固定する場合 |
 |
 |
取り付けイメージ
※バスパワーで安定動作しない場合は
付属の補助電源ケーブルを使用してください。
|
ネジ固定位置（赤点4カ所） |

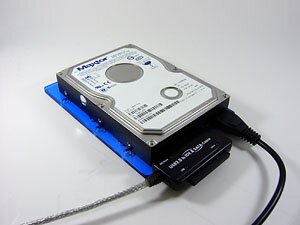

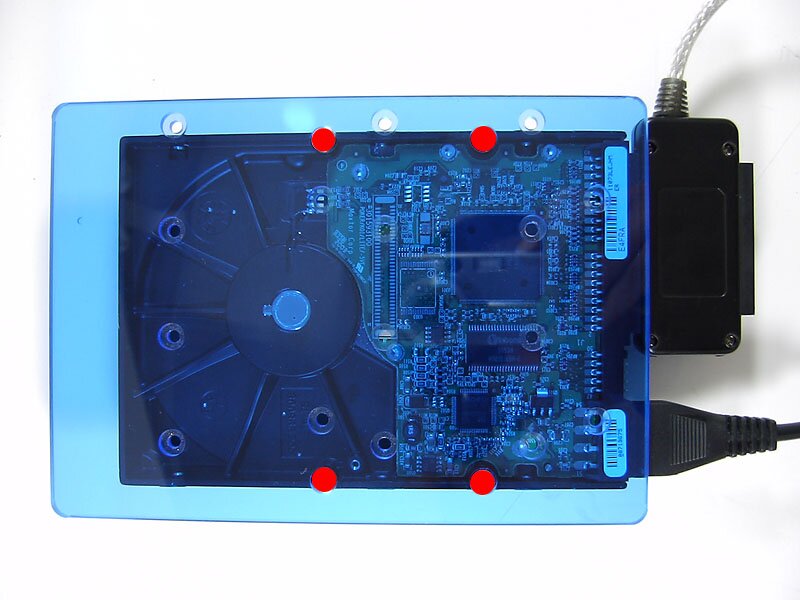

| 3.5インチIDEハードディスクを固定する場合 |
 |
 |
| 取り付けイメージ |
ネジ固定位置（赤点4カ所） |

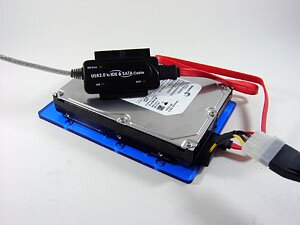

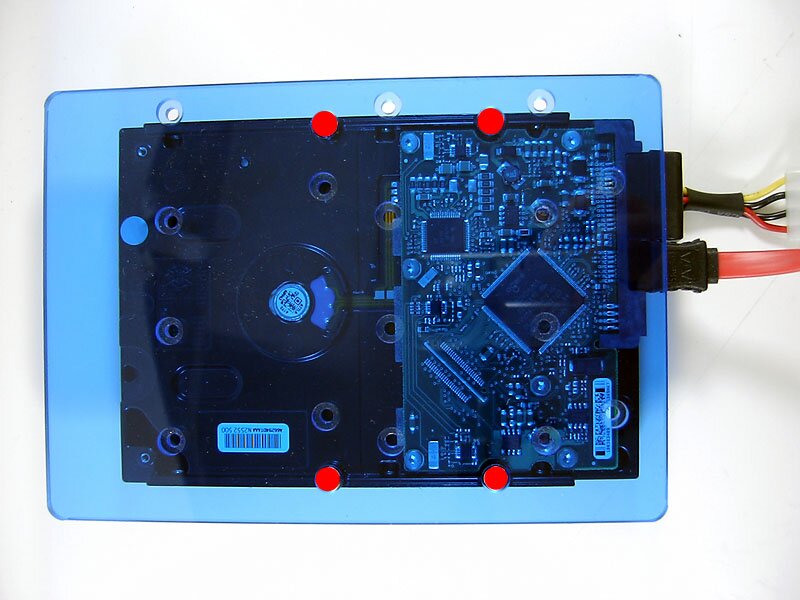

| 3.5インチSATAハードディスクを固定する場合 |
 |
 |
| 取り付けイメージ |

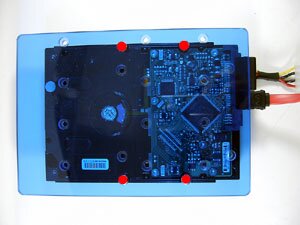

ネジ固定位置（赤点4カ所） |

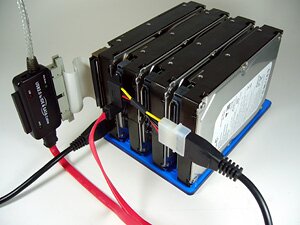

| 3.5インチハードディスクを複数台固定する場合 |
 |
 |
| 取り付けイメージ |

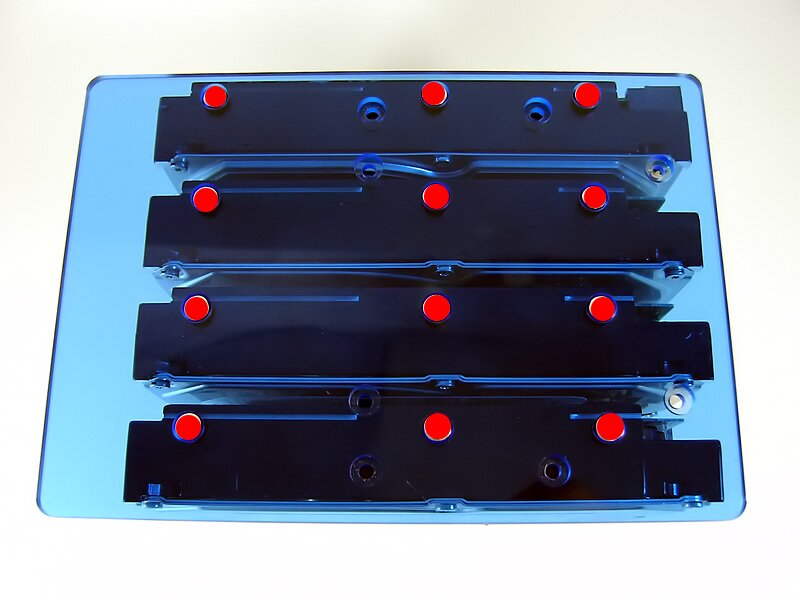

ネジ固定位置（赤点12カ所・HDD4台の場合） |
※SATA接続ハードディスクと3.5インチまたは5インチ光学ドライブを同時に接続する際には
別途オプションの増設用ACアダプタ「DC-ACHD/AC」が必要となります。 |

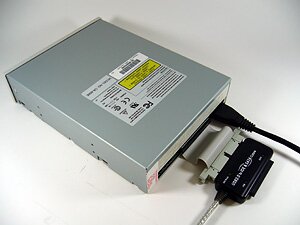

| ATAPIドライブを接続する場合 |
 |
取り付けイメージ
（アクリルボードは使用しません） |
|
 |
| 製品型番 |
DC-ACHD1/C (クリア) |
DC-ACHD1/A (クリアブルー) |
DC-ACHD1/B (クリアブラック) |
| JAN |
|
|
|
| 対応OS |
Windows XP / 2000 |
| インターフェイス |
パラレルIDE → USB2.0変換
シリアルATA → USB2.0変換
（共にBigDrive対応、パラレルIDEとシリアルATAの同時利用可能) |
| USBコネクタ |
USB 2.0/1.1対応 Aコネクタ |
| USBケーブル長 |
約1.0M |
| 対応ドライブ |
3.5インチIDE接続ハードディスク、2.5インチIDE接続ハードディスク
3.5インチSATA接続ハードディスク、IDE接続光学ドライブ※
※ドライブによってはDVD-RAM機能やパケットライト機能などがご利用いただけない場合があります。
|
| ACアダプタ |
出力：DC5V/2A, DC12V/2A
入力：家庭用100Vコンセント |
| 外形寸法 |
80(W)×12(D)×42(H)mm
(USBケーブル部除く) |

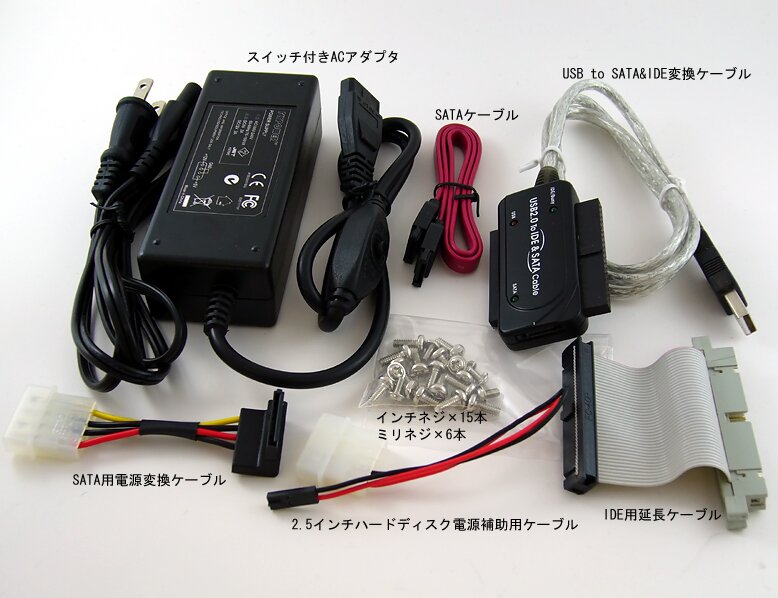

| パッケージ内容 |
USB to SATA&IDE変換ケーブル、ハードディスク固定用アクリルボード、スイッチ付きACアダプタ、SATA用電源変換ケーブル、2.5インチハードディスク電源補助用ケーブル、SATAケーブル(50cm)、IDE用延長ケーブル(5cm)、インチネジ×15本、ミリネジ×6本、保証書
|
| 保証期間 |
購入日より6ヶ月間
(但しアクリルボードは初期不良交換：購入日より7日間) |
| 製品型番 |
DC-ACHD1/AC |
| 仕様 |
DC-ACHD1本体付属ACアダプタと同等 |
| 保証期間 |
初期不良交換：購入日より7日間 |
|
 |
 |
 |
| パッケージ表面(色：クリア） |
パッケージ表面（色：クリアブルー） |
 |
 |
| パッケージ表面(色：クリアブラック） |

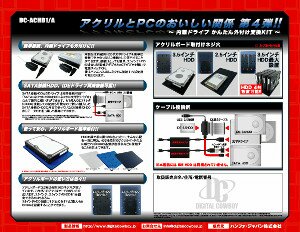

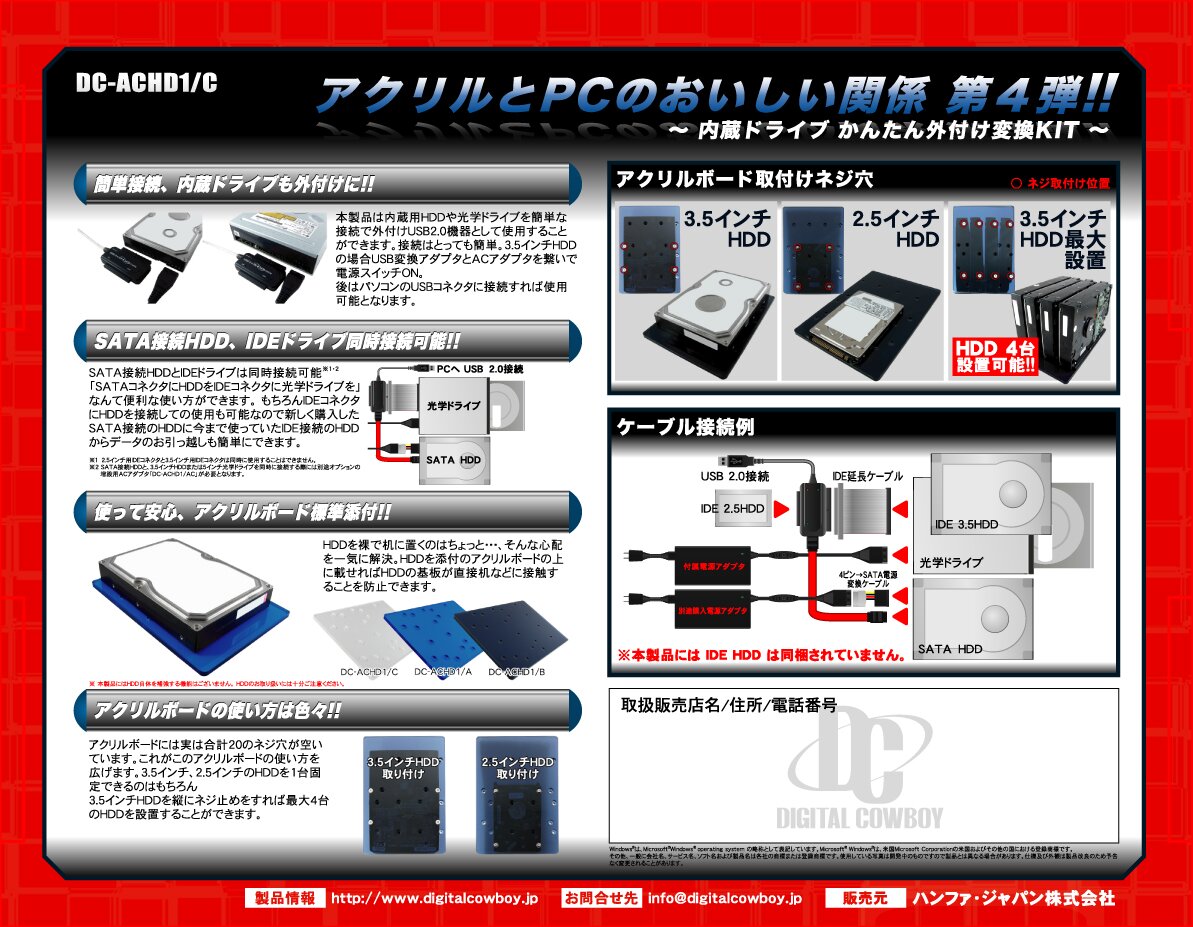

パッケージ裏面（各色共通） |
|
 |
 |
DC-ACHD1画像セット
※左の写真をクリックすると、zip形式で圧縮された画像ファイルのセットがダウンロードできます。
|
|
 |
- 本製品をを使用した事による、直接的もしくは間接的に生じた損害・破損(データを含む)については弊社では一切責任・保証を負いません。
- 初期不良と認められた場合は、基本的に同じ商品の不良のあるパーツを交換、もしくは同等品との交換とさせて頂きます。
- お買いあげいただきました販売店様等での交換・返品はお受けできませんのでご注意ください。
- 部材入手困難などで交換対応できない場合は、修理として対応させて頂く場合があります。
- 初期不良と認められた場合、製品に同梱されていた全ての付属品（梱包材・添付書類など）が必要になります。 欠品の場合は交換できません。修理対応となる場合があります。
- 本製品には、ネジ等の細かい部品が含まれております。部品等を小さなお子様等が飲み込まない様に取り扱いには十分注意をお願いいたします。部品はお子様の手の届かないところに保管してください。
- 本ページやパッケージの写真は開発中の製品を撮影したものです。量産品と若干違いがある場合がございます。
- 仕様および外観は製品改良のため予告なく変更されることがあります。
- その他、一般的に会社名、製品名は各社の商標または登録商標です。
|
ACアダプタには便利な電源スイッチつき。ハードディスクへの電源ケーブル取り付け時にコンセントからケーブルを抜き差しする手間を省きます。
